產品型號：數據采集卡
產品代碼：
產品價格：0
計量單位：塊
折 扣 率： 0
最后更新：2019-03-08
關 注 度：4444
生產企業：西安阿爾泰電子科技發展有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹

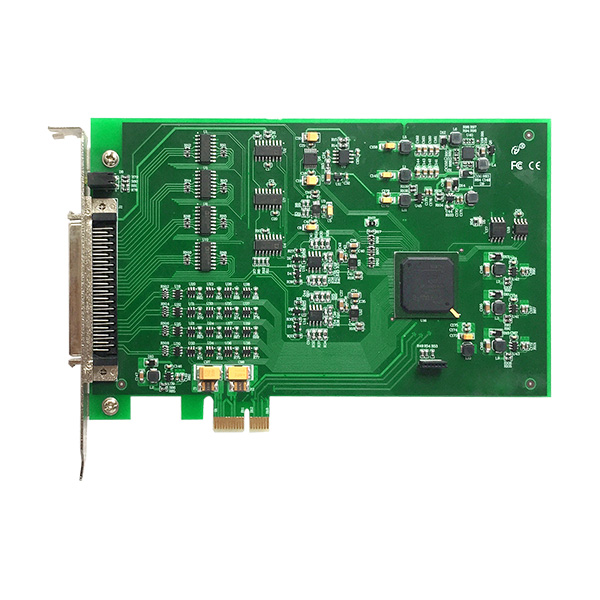

PCIe5621 是一款多功能數據采集卡。該板卡提供16路AD模擬量單端輸入或8路差分輸入，2路DA模擬量輸出，8路DIO數字量輸入輸出，8路PFI功能可編程數字信號，1路32位多功能計數器。
AD模擬量輸入 ADC分辨率 12位(Bit)
輸入通道 16路單端、8路差分
輸入量程 ±10V、±5V、±2.5V、0～10V
采樣方式 異步采樣
校準方式 軟件自動校準
采樣率 單通道：最大采樣頻率為500 KSps 多通道：各通道最大采樣頻率=500 KSps / 設置的采樣通道總數
存儲器深度 16K字（點）FIFO存儲器
采樣模式 按需單點采樣、有限點采樣、連續采樣
觸發源 軟件強制觸發、采樣首通道觸發（ATR）、數字觸發（DTR）
程控增益 1倍、2倍、4倍、8倍
DA模擬量輸出 輸出通道 2路
轉換精度 12位
采樣方式 同步輸出
輸出量程 ±10V
轉換速率 最高100KSps
存儲器深度 16K字（點）FIFO存儲器
采樣模式 按需單點采樣、有限點采樣、連續采樣
DIO、PFI 通道數 共16路：8路靜態DIO（P0.<0..7>），8路PFI（PFI<0..7>/P1）
電氣標準 TTL兼容
方向控制 可獨立配置為輸入或輸出
最大輸入范圍 0～5V
單通道驅動能力 ±24mA
計數器 通道數 1路
分辨率 32 位
計數器功能 邊沿計數、頻率測量/周期測量、半周期測量、脈寬測量、
兩邊沿間隔測量、編碼器、脈沖序列輸出
|
|
