產品詳細介紹寧波1MW光伏逆變器自動測試系統
IPSYS3000系列光伏逆變器自動測試系統針對光伏逆變器測試配置最優化的測試項目,符合EN50530,Sandia Lab, IEEE1547, 1547.1, UL1741，國標GB/T 19939, CGC/GF004/GF035 (NB/T 32004-2013) 的電氣初步測試要求使用者只需要勾選測試條件和規格,既可以用標準測試項目進行測試.
產品應用：
■ 可測試1KW-1MW光伏逆變器 ■ 開放性架構軟件平臺 ■ 測試項目編輯功能
■ 測試程序編輯功能 ■ 測試報告編輯打印功能 ■ 統計分析報表編輯功能
■ 在線儀器控制功能 ■ 使用者權限設定 ■ 測試項目管理功能
■ 測試人員管理功能 ■ 根據用戶需求可擴散硬件 ■ 圖形化接口
■ 可以系統預設測試項目，提高測試生產率 ■ 支持含有GPIB/RS-232或RS485/接口儀器

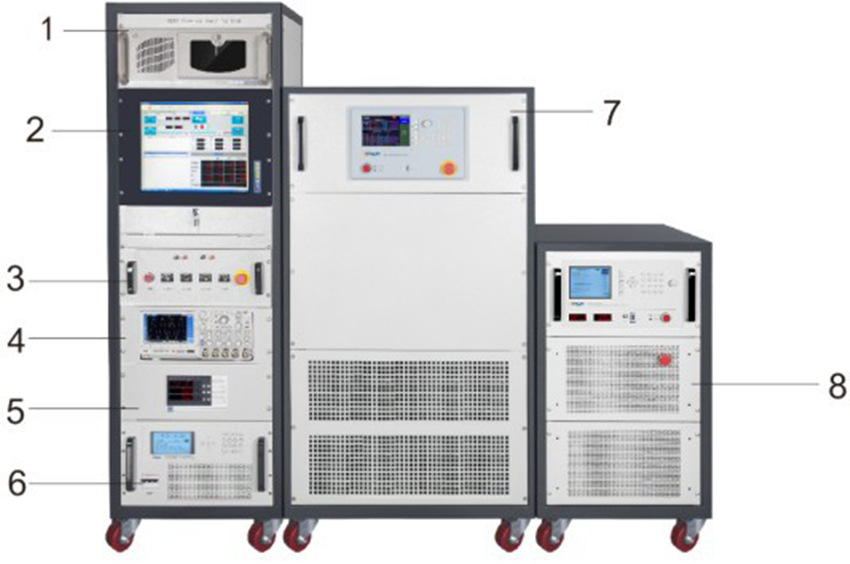

光伏逆變器自動測試系統組成部分：1. 工業計算機主機2.顯示器3. 系統控制單元4.數字示波 5.功率分析儀6. 光伏整列模擬器7.防孤島測試負載8.回饋式電網模擬器
測試示意圖：
系統配置：
系列光伏逆變器自動測試系統配置表
序號 設備名稱 明細 備注
1 測試系統柜 1、IPATS 3000系統自動測試軟件 詳細方案請聯系銷售人員
2、19寸標準系統柜、工業電腦、顯示器
3、系統控制單元
4、殘余電流測試儀、絕緣阻抗測試儀
5、RS 232 / GPIB擴展卡及其他配件
2 功率分析儀 四通道以上
3 數字示波器 帶高壓探頭
4 防孤島測試負載 IP- RLC系列防孤島測試負載
5 電網模擬器 ALC5000系列回饋式電網模擬器
6 太陽能電池模擬器 SIS 1000 系列太陽能電池陣列模擬器
測試項目(自動測試和手動測試兩種模式)
序號 測試項目 備注
1 絕緣電阻
2 絕緣強度
3 功率因素PF 測定試驗
4 轉換效率測量
5 THD 測量
6 諧波次數測量
7 工作電壓
8 防孤島效應保護測試
9 電網過壓響應試驗
10 電網欠壓響應試驗
11 電網過頻響應試驗 電網過頻
12 電網欠頻響應試驗
13 過流保護
14 恢復并網保護測試
15 靜態 MPPT 效率
16 動態 MPPT 效率
17 電壓不平衡試驗
18 低（零）電壓穿越 試驗
19 直流過載保護試驗
20 直流過壓保護試驗
21 通訊功能實驗
22 自動開關機試驗
23 軟啟動實驗
24 方陣絕緣阻抗檢測試驗
25 方陣殘余電流檢測試驗
26 連續工作試驗
27 直流分量測試
28 交流側短路保護試驗
29 防反放電保護試驗
30 低溫啟動試驗 需要高低溫試驗箱
31 高溫啟動與工作低溫啟動試驗 需要高低溫試驗箱
32 恒定濕度低溫啟動試驗 需要高低溫試驗箱
33 溫升試驗 需要溫度采集儀
|
|
