產品詳細介紹精靈G100/G200全自動建模系統

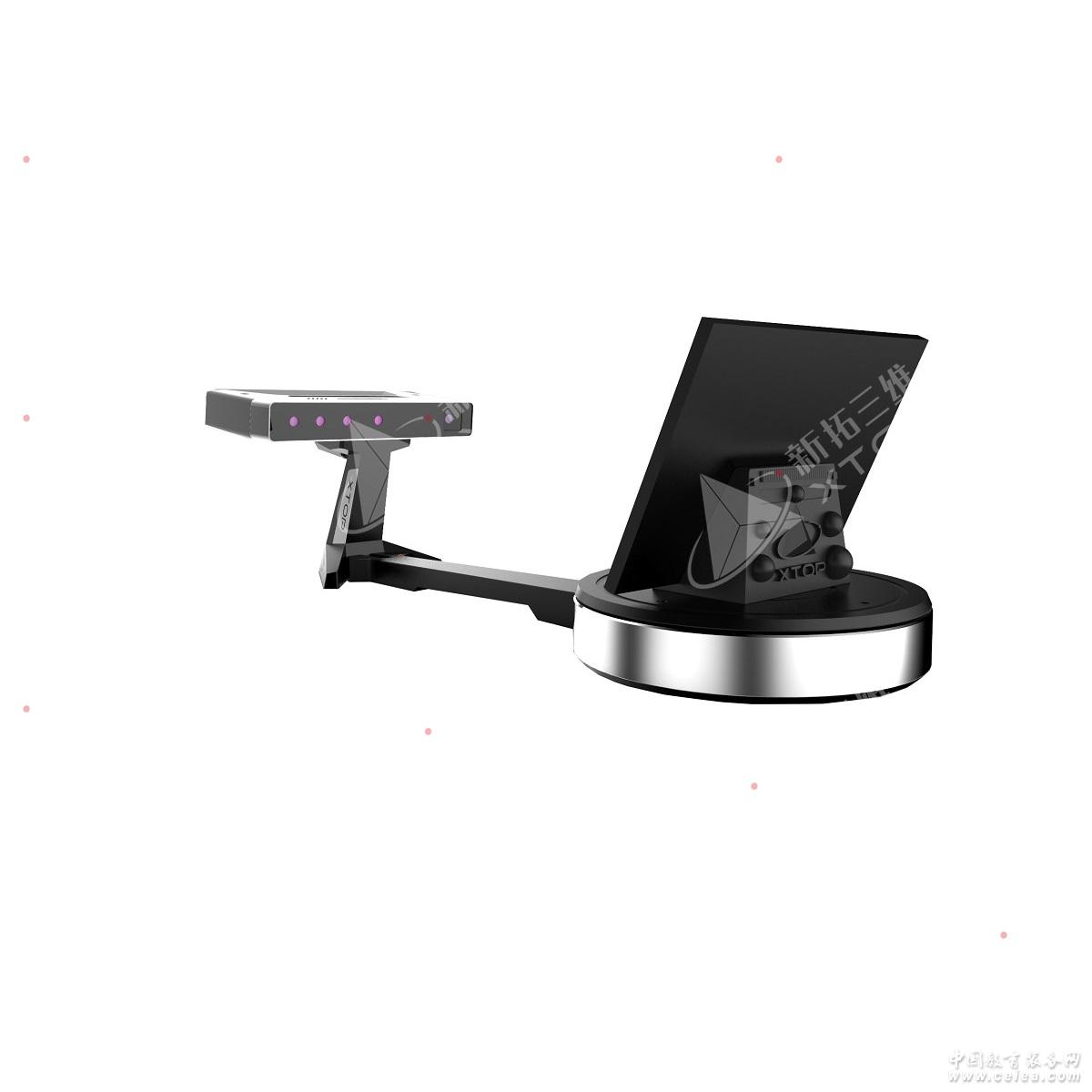

G200產品簡介
精靈G200三維掃描建模系統,是一款多模應用三維自動掃描建模設備，可以以桌面固定式全自動掃描，也可以手持方式進行掃描，數據精度高，色彩還原度高。一鍵式全自動進行標定、掃描和獲取物體的三維外形數據，測量數據自動進行融合合并（不再需要進行第三方軟件的后處理），可以直接導入多款UG、geomagic等多款主流三維逆向工程軟件，以進行后續的數據處理或直接進行3D打印。系統采用工業級相機作為測量相機，測量精度，體積小，操作方便。
應用領域
·逆向設計：快速獲取零部件的表面點云數據，建立三維數模，從而達到產品快速設計的目的。
·文創設計：文保文創領域的文物高精度全色彩數字化、虛擬修復及數字化展示；
·中小學三維數字化教室建設和創客團體的三維數字化培訓教學
·家庭和社會團體低基礎人群的三維數字化、3D打印數據采集建模工具
技術優勢
·核心技術：采用非接觸式三維光學面掃描和多頻外差相移技；
·掃描方式：同時支持基于轉臺的全自動掃描和手持式掃描兩種掃描方式，操作簡便，方便教學。
·相機標定：轉臺自動標定
·測量結果格式：自動融合成點云（ASC）或三角形網格（STL格式，可直接用于3d打印）
·拼接方式：支持基于標志點、基于被測物特征及基于轉臺的三種全自動拼接方式
·選區掃描：支持手動選擇區域進行掃描，提高掃描速度和后期處理效率
·系統兼容性：64位WIN7及WIN10系統
技術參數
（1）核心技術參數
測量幅面：200m×150mm（桌面固定掃描模式）、
400mm×400mm ~2000mm×2000mm（手持掃描模式）
投影光源：白光LED
手持掃描模式測量相機：30萬像素3D相機（300萬彩色）
固定掃描模式測量相機：1280×960（130萬像素）工業相機
相機標定：轉臺自動標定
單幅掃描精度：0.05mm
測量點云間距：0.25mm
單次掃描時間：<2s
（2）全自動轉臺及控制參數：
規格：直徑200mm，高度40mm；1KG;
載重：5KG；
顏色：黑色+銀色；
通訊方式：USB（標配），WIFE(可選)，藍牙(可選) ；
電源：輸入AC220V，輸出5V；
轉盤材質：ABS+PC,其它材質可選；
旋轉速度：25-80秒每圈；
供電方式：鋰電池+外部供電；3000mAh聚合物電池；
支持回零檢測；
（3）運動參數
調節范圍：轉盤Z軸旋轉范圍：0-360度。
運動精度：轉盤Z軸旋轉精度：0.1度。
（4）控制參數
控制方式：計算機程序控制，角度可控；
通信方式：計算機USB通信控制， USB-B接口；
G100產品簡介
精靈G100三維掃描建模系統是一款桌面式全自動的三維掃描系統，可以一鍵式全自動進行標定、掃描和獲取物體的三維外形數據，測量數據自動進行融合合并（不再需要進行第三方軟件的后處理），可以直接導入多款UG、geomagic等多款主流三維逆向工程軟件，以進行后續的數據處理或直接進行3D打印。系統體積小，操作方便，采用工業級相機作為測量相機，測量精度高。
應用領域
·逆向設計：快速獲取零部件的表面點云數據，建立三維數模，從而達到產品快速設計的目的。
·文創設計：文保文創領域的文物高精度全色彩數字化、虛擬修復及數字化展示；
·中小學和創客團體的三維數字化培訓教學
·家庭和社會團體低基礎人群的三維數字化、3D打印數據采集建模工具
技術優勢
·核心技術：采用非接觸式三維光學面掃描和多頻外差相移；
·掃描方式：同時支持基于轉臺的全自動掃描和移動式掃描兩種掃描方式，操作簡便，方便教學。
·投影光源：同時支持白光及藍光掃描
·相機標定：轉臺自動標定
·測量結果格式：自動融合成點云（ASC）或三角形網格（STL格式，可直接用于3d打印）
·拼接方式：支持基于標志點、基于被測物特征及基于轉臺的三種全自動拼接方式
·選區掃描：支持手動選擇區域進行掃描，提高掃描速度和后期處理效率
·系統兼容性：64位WIN7及WIN10系統
技術參數
（1）核心技術參數
測量幅面：300mm×200mm×300mm。
投影光源：白光LED
測量相機：130萬工業相機（C口工業鏡頭）
相機標定：轉臺自動標定
單幅掃描精度：0.05mm
測量點云間距：0.2mm
單次掃描時間：<3s
（2）全自動轉臺及控制參數：
轉臺機械參數
外形尺寸：長×寬×高250mm×250mm×60mm
重量：3Kg
轉臺工作參數
工作電壓：12V DC；
工作溫度：-10℃~40℃；
標定/檢定溫度：20℃±2℃；
相對濕度：≤（70±10）%；
額定承重：5 Kg
額定功率：24 W；
運動參數
調節范圍：轉盤Z軸旋轉范圍：0-360度。
運動精度：轉盤Z軸旋轉精度：0.1度。
控制參數
控制方式：計算機程序控制，角度可控；
通信方式：計算機USB通信控制， USB-B接口；
歡迎大家前來咨詢
