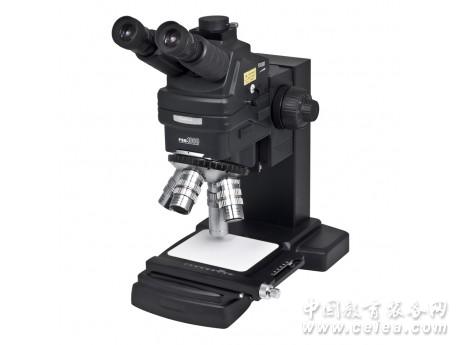

產品詳細介紹
描述
● 人機工程頭部
PSM-1000E雙目觀察頭可以在3°- 30°轉動，調整觀察眼點的高度和觀察方向，使操作者的使用更加舒適。
● 管鏡
PSM-1000的管鏡轉盤上裝有1X NUV、1X NIR和2X 管鏡，三組管鏡之間可以根據需要進行切換，切換簡單、方便。其中1X NUV對355nm和532nm波長進行了優化，1X NIR對532nm和1064nm波長進行了優化，當使用這3個波長的激光器時，可以得到更好的激光透過率。
● 光路切換拉桿
通過推拉光路轉換拉桿可以方便的對光路進行切換。當轉換拉桿往外拉時，雙目頭和攝像接口的分光比為0：100，此時從攝像接口上入射的激光100%的進入光路，提高了激光效率；當轉換器拉桿往里推時，雙目頭和攝像接口的分光比為50：50，此時即可用雙目頭觀察，同時也可以在攝像接口上使用CCD攝像頭或激光器。
● 偏光觀察
主體上留有偏光插孔，插上偏光附件(選配件)，可進行偏光觀察。
● 調焦機構
PSM-1000的調焦機構轉動舒適，工作可靠。調焦機構最大可承載45磅(20.4Kg)，確保安裝激光器和CCD攝像頭后，仍然能夠正常工作。
● 轉換器
PSM-1000采用4孔可調中轉換器，使用隨機配送的調中鑰匙，可以很方便地調整物鏡的齊中。
● 物鏡
PSM-1000采用長工作距離的無應力平場復消色差物鏡，提供了優異的成像質量。關于物鏡的具體參數請參照APO物鏡樣本。
● 數碼攝像系統
根據所使用的CCD攝像機的CCD尺寸，選擇合適的攝像接頭，安裝在攝像接口上，組成數碼攝像系統，就可以在電腦、電視或監視器上同步觀察。
● 照明系統
采用同軸垂直照明系統，光源采用外置冷光源。長達2m的照明光纖和光源遙控器(選配件)給PSM-1000帶來更自由的操作空間。
● 探測工作站
PSM-1000的主體部分可以安裝在探測工作站上，進行硅片的測試。
● 激光裝置
PSM-1000的攝像接口處裝有激光安全定位銷，雙目頭前留有安裝激光安全濾色片的位置，并提供補償墊片。無需專用的激光工具箱，就可以方便的把激光器和激光安全濾色片安裝上。
注:在安裝和使用激光器之前，請您仔細閱讀激光器和激光安全濾色片的使用手冊。由于在PSM-1000上使用激光器和激光安全濾色片而產生的安全和性能問題，麥克奧迪實業集團有限公司對此概不負責。
規格說明
PSM-1000主要技術參數
鉸鏈式三目頭
圖像
正像
|
瞳距
調節范圍 55-75mm
|
視場直徑
24mm
|
分光比
可通過光路切換拉桿自由切換（雙目頭：第三目=100:0或50:50）
|
主體
管鏡
1X（可對紫外及紅外線進行優化），2X
|
激光的使用
拉出光路切換拉桿即可
|
可應用的激光
1064/532/355 nm NWR laser
|
調焦機構
粗微調手輪
調焦行程：50mm；粗動手輪4mm/轉；微動手輪0.1mm/轉
|
調焦機構最大承重量
20.5kg
|
攝像接頭
C-Mount接頭
|
照明系統
同軸垂直照明，可變孔徑光欄
|
冷光源(選配)
150W冷光源照明器及工業顯微鏡光纖（2m）
|
物鏡轉換器
四孔物鏡轉換器，中心可調，可拆卸
|
物鏡（選配）
長工作距離平復消色差物鏡
2X, 5X, 10X, 20X, 50X
|
超長工作距離復消色差物鏡
50X, 100X
|
可調焦長工作距離復消色差物鏡
2X, 5X, 10X, 20X, 50X
|
可調焦超工作距離復消色差物鏡
50X, 100X
|
NIR超長工作距離復消色差物鏡
20X, 50X
|
重量
主體：6.8kg；冷光源照明器：2.5kg
|
|
