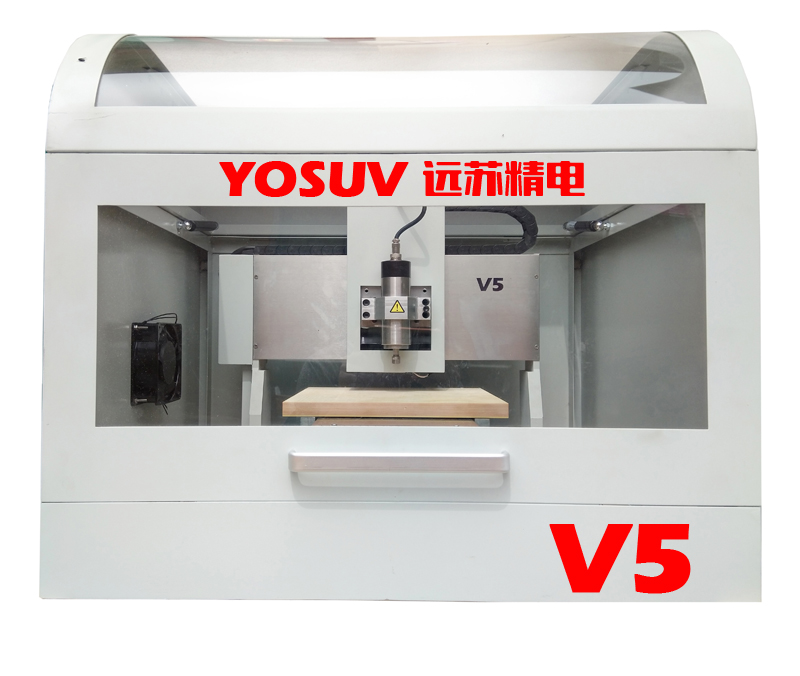

產品詳細介紹線路板雕刻機V5
________________________________________
技術參數
加工范圍 雙面板/單面板
加工面積 305×305mm
最小加工線徑 3mil(0.075mm)
最小加工線距 5mil(0.127mm)
分辨率 0.03mil(0.75um)
工作速度 6m/min
主軸轉速 0～60000r/min，無級調速，軟件自動優化轉速
主軸功率 92W
直線導軌 進口直線導軌
傳動方式 進口滾珠絲桿
鉆孔孔徑 0.3～3.175MM
鉆孔深度 0.02-3.5mm
鉆孔速度 150(孔/min)
控制方式 電腦控制
通信方式 RS-232/USB
操作系統 Windons 98/2000/XP/Vista/7/10
最小內存配置 256MB
體積 750mm（L）×660mm（W）×660mm（H）
重量 110kg
消耗功率 250 W
電源 220V/50HZ
支持軟件 支持Protel99se、DXP、Altium Designer、Eagle、Pads、Proteus、CAD等常用EDA軟件（支持所有pcb及gerber格式的文件）
________________________________________
產品亮點
自動原點定位：可以從任意位置自動回到設定的零點，擁有原點記憶功能。
雙面板自動定位技術：保證了定位的精確性與正確性。
斷點續雕：從任意百分比開始雕刻，或雕刻到某一百分比結束。
模擬運行：根據設定的參數，仿真顯示實際加工過程。
實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。
任意區域選擇雕刻：選擇任意區域，進行雕刻。
組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。
萬能鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數。
外形銑割：板子雕刻完成后進行外形銑割。
智能主軸轉速優化功能：根據刀具自動優化主軸轉速，從而提高雕刻精度。
強兼容性：兼容目前市面上所有EDA軟件。
操作簡單：簡單易學，只需20分鐘即可熟練上手操作。
自動關機：長時間無操作指令則自動關機，保護設備。
LED照明：方便運行過程中清晰的觀察pcb制板情況。
超限保護：當人為操作不當觸發X、Y、Z極限保護裝置時，機器自動暫停，按復位按鈕即可恢復運行。
|
|
